중앙처리장치 (CPU)

  • 컴퓨터에서 명령어를 수행하고 데이터를 처리하는 장치
  • 프로그램이 수행되는 전반적인 과정을 제어
  • 처리장치와 제어장치로 구성

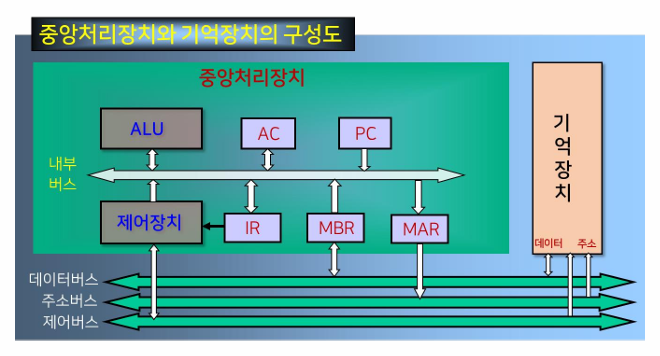

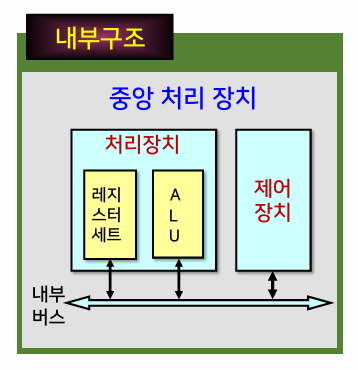

중앙처리장치의 내부 구조

  • 산술논리연산장치(ALU)
    • 산술연산장치
    • 논리연산장치
    • 시프터
    • 상태 레지스터: 연산 결과의 상태를 나타내는 플래그(flag)를 저장하는 레지스터
    • 보수기: ALU 내의 데이터에 대해 보수연산을 수행

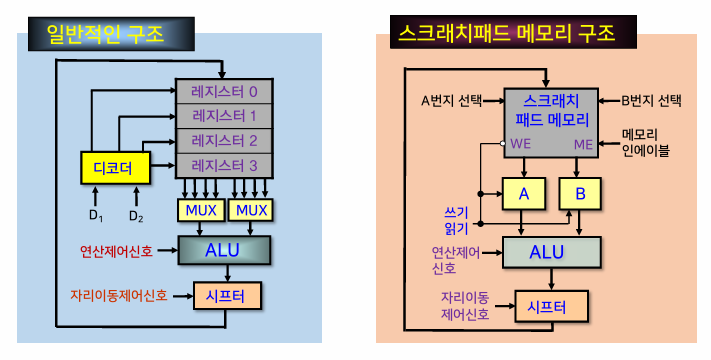

  • 레지스터 세트
    • CPU 내의 레지스터 집합
    • 기억장치 중 액세스 속도가 가장 빠르며 CPU의 빠른 처리속도를 지원한다.
    • 가격이 비싸므로 CPU 내의 레지스터 수가 제한된다.
  • 제어장치
    • 프로그램에 의한 연산의 순서대로 기억장치, 연산장치, 입출력장치에 제어신호를 발생한다.

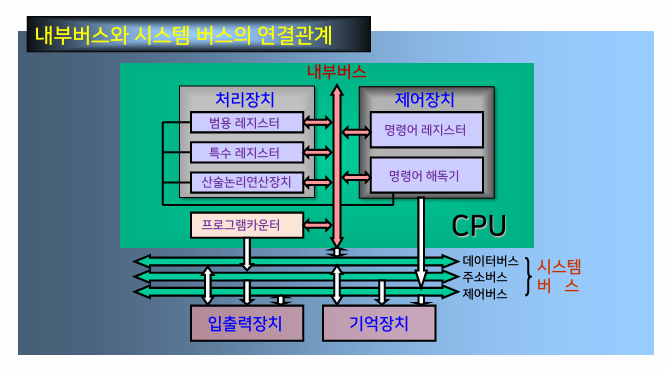

  • 내부버스
    • ALU와 레지스터 간의 데이터 전송을 위한 통로
    • 데이터버스와 제어버스로 구성
    • 외부장치(기억장치, 입출력장치)와 데이터 전송을 하기 위해서 시스템버스인 주소버스, 데이터버스, 제어버스를 이용
      • 내부버스와 시스템버스는 직접 연결되지 않으며 반드시 버퍼 레지스터나 시스템버스 인터페이스 회로를 통해 시스템버스와 연결됨

레지스터

범용 레지스터

  • 데이터 저장과 같은 일반적인 목적으로 사용되는 레지스터
  • CPU 내부에 있는 소규모의 일시적인 기억장치로 데이터나 연산 결과를 일시적으로 저장

특수 레지스터

주소를 기억하는 레지스터

  • 프로그램 카운터(PC)
    • 다음에 수행될 명령어가 있는 주소를 가짐. 즉, 데이터가 저장되어 있는 기억장치의 주소를 지정
    • 현재 처리하려고 하는 데이터를 인출한 후 자동적으로 1 증가
    • 프로그램 카운터의 비트 수는 기억장치의 용량에 따라 결정됨
  • 기억장치주소 레지스터(MAR)
    • 기억장치 주소를 임시 저장하는 레지스터
  • 스택 포인터(SP)
    • 스택 주소지정방식에서 사용되며 스택의 최상위 주소를 지정함
    • 프로그램 카운터와 같은 비트 수를 가짐
  • 제어 주소 레지스터(CAR)
  • 인덱스 레지스터(XR)
  • 베이스 레지스터(BR)

명령어를 기억하는 레지스터

  • 명령어 레지스터(IR)
    • 프로그램 수행 중 기억장치로부터 가장 최근에 인출된 명령어(현재 수행되고 있는 명령어)를 갖고 있다.
    • 명령어 연산코드의 비트수와 같다.

데이터를 기억하는 레지스터

  • 기억장치 버퍼 레지스터(MBR)
    • 기억장치로 쓰여질 데이터나 기억장치로부터 읽혀질 데이터를 임시로 저장하는 레지스터
  • 누산기(AC)
    • 데이터를 일시적으로 저장하는 레지스터

명령어 사이클

  • 한 개의 명령어를 CPU에서 수행하는데 필요한 전체 수행 과정
  • 인출 사이클, 실행 사이클, 간접 사이클, 인터럽트 사이클 종류가 있음

명령어 수행과정

  1. 명령어 인출
  2. 명령어 해석
  3. 명령어 실행
  4. 저장
  5. 인터럽트 처리

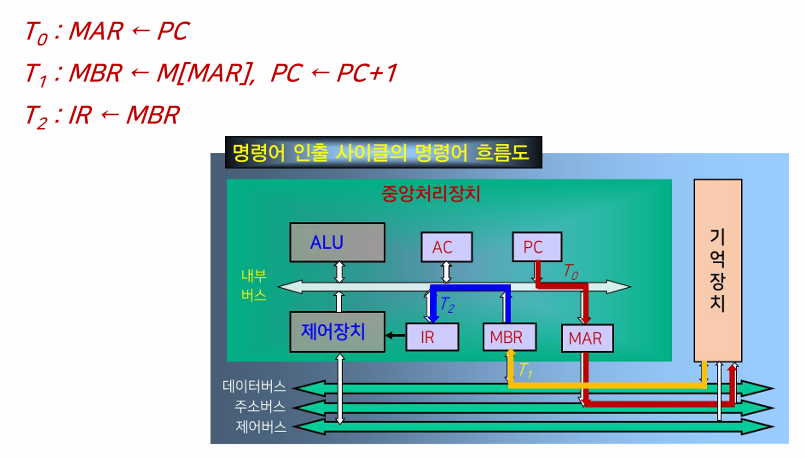

명령어 인출 사이클

기억장치에 저장되어 있는 명령어를 인출하는 과정

명령어 실행 사이클

명령어 인출과정을 통해 명령어 레지스터(IR)에 실린 명령어를 해독하고, 해독한 명령어에 따라 필요한 연산을 수행한다.

수행되는 연산들의 기능

  • 데이터의 이동 기능: 기억장치와 CPU 혹은 입출력장치 사이에 데이터의 이동
  • 데이터의 처리 기능: 산술 혹은 논리연산을 통한 데이터 처리
  • 데이터의 저장 기능: 연산 결과를 기억장치에 저장
  • 제어 기능: 프로그램의 실행 순서를 결정

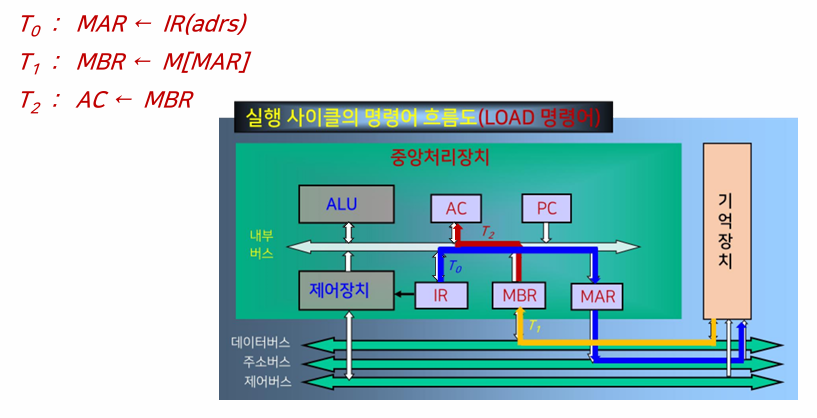

LOAD 명령어

데이터 이동 명령어로 원하는 기억장치의 데이터를 누산기로 가져오는 명령어

  1. 누산기로 이동할 데이터가 들어있는 주소가 MAR에 실린다. (MAR ← IR(adrs))
  2. MAR 레지스터에 있는 주소의 데이터가 MBR에 실린다. (MBR ← M[MAR])
  3. MBR에 들어있는 데이터를 누산기로 읽어온다. (AC ← MBR)

ADD 명령어

데이터 처리 명령어로 누산기에 있는 데이터와 기억장치에 있는 데이터를 더한 후 그 결과를 누산기에 저장하는 명령어

  1. 더해질 데이터가 들어 있는 기억장치의 주소가 MAR에 실린다. (MAR ← IR(adrs))
  2. MAR에 있는 기억장치 주소에 해당하는 데이터가 MBR에 실린다. (MBR ← M[MAR])
  3. 누산기에 있는 데이터와 MBR에 있는 데이터가 더해지고, 결과가 누산기에 저장된다. (AC ← AC + MBR)

STORE 명령어

데이터 저장 명령어로 연산 결과를 갖고 있는 누산기의 데이터를 기억장치에 저장하는 명령어

  1. 저장될 주소가 MAR에 실린다. (MAR ← IR(adrs))
  2. 누산기에 있는 데이터가 MBR에 실린다. (MBR ← AC)
  3. MBR에 있는 데이터가 MAR에 있는 주소로 저장된다. (M[MAR] ← MBR)

분기 혹은 점프 명령어

제어기능을 수행하는 명령어로 프로그램 순서를 바꾸는 명령어

  1. 분기 혹은 점프 명령어에 있는 주소가 PC에 실린다. (PC ← IR(adrs))

간접 사이클

간접주소지정방식에서 명령어 오퍼랜드의 유효주소를 결정하는 과정

  1. 명령어의 주소가 MAR에 실린다. (MAR ← IR(adrs))
  2. MAR이 지정한 주소의 데이터가 MBR에 실린다. (MBR ← M[MAR])
  3. MBR이 있는 데이터가 IR의 주소 필드에 실린다. (IR(adrs) ← MBR)

인터럽트 사이클

CPU의 정상적인 동작 중에 인터럽트 요청이 발생했을 때 실행되는 과정

실행 사이클이 끝난 직후에 인터럽트가 발생했는지를 검사하며, 발생했다면 인터럽트 서비스 루틴이 시작되도록 한다.

  1. 현재 수행하고 있는 명령어를 처리한 후, 다음에 수행할 명령어 주소를 갖고 있는 PC의 내용을 스택에 저장한다. (MBR ← PC, MAR ← SP, PC ← ISR(adrs))
  2. 요청된 인터럽트 서비스 루틴을 호출하여 그 서비스 루틴의 시작 주소를 PC에 저장한다. (M[MAR] ← MBR)

인터럽트가 발생하는 경우

  • 프로그램이 잘못 실행된 경우
  • 하드웨어 결함
  • I/O 장치 등의 요청

명령어 파이프라이닝

  • CPU의 처리속도를 향상시키기 위해 CPU의 내부 하드웨어를 여러 단계로 나누어 처리하는 기술
  • 하나의 처리기를 여러 개의 부처리기로 나누어 병렬처리가 가능
  • 여러 개의 명령어가 중첩되어 실행되도록 구현할 수 있다.

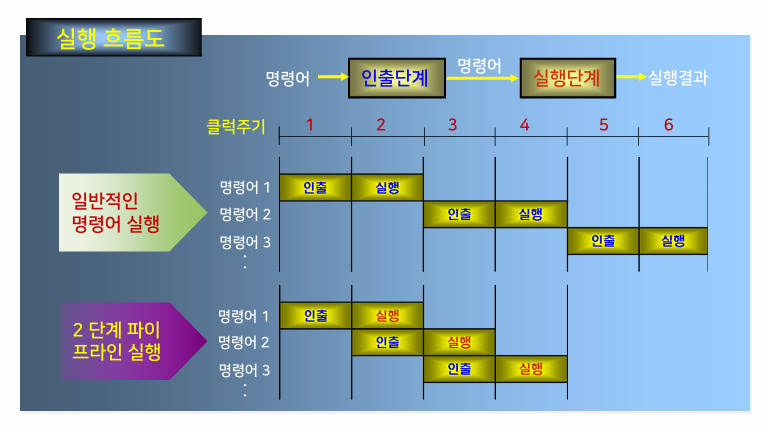

2단계 명령어 파이프라인

명령어가 수행되는 컴퓨터 사이클을 2단계로 나누어 실행

  1. 명령어 인출 단계
  2. 명령어 실행 단계

  • 실행속도: 인출과 실행 단계가 중첩되도록 하여 명령어의 처리 속도가 2배 향상될 수 있다.
  • 문제점: 두 단계의 처리시간이 항상 동일해야 한다는 제약이 발생
  • 해소책: 파이프라인의 각 단계의 수를 늘려서 각 단계의 처리시간을 같게 한다. 즉, 단계의 세분화를 통해 각 단계간의 시간 차이를 최소화한다.

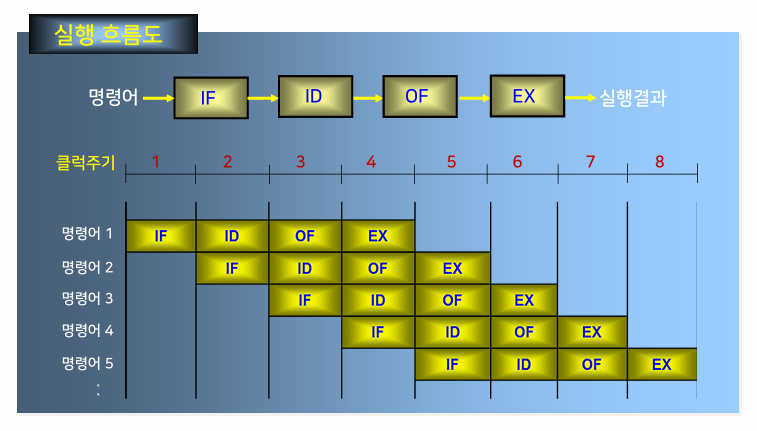

4단계 명령어 파이프라인

명령어가 수행되는 컴퓨터 사이클을 4단계로 나누어 실행

  1. 명령어 인출 단계(IF)
  2. 명령어 해독 단계(ID)
  3. 오퍼랜드 인출 단계(OF)
  4. 명령어 실행 단계(EX)

  • 실행과정: 최대 4개의 단계들이 동시에 처리된다.
  • 실행속도: 2단계 명령어 파이프라인에 비해 처리 속도가 향상

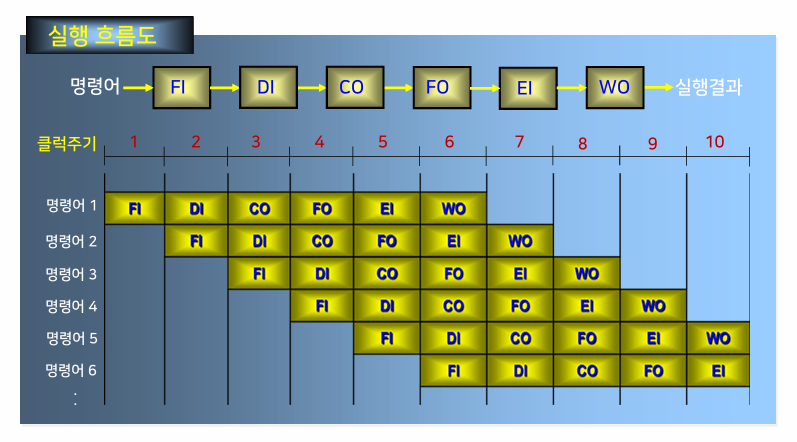

6단계 명령어 파이프라인

명령어가 수행되는 컴퓨터 사이클을 6단계로 나누어 실행

  1. 명령어 인출 단계(FI)
  2. 명령어 해독 단계(DI)
  3. 오퍼랜드 계산 단계(CO)
  4. 오퍼랜드 인출 단계(FO)
  5. 명령어 실행 단계(EI)
  6. 오퍼랜드 저장 단계(WO)

  • 실행과정: 최대 6개의 단계들이 동시에 처리된다.
  • 실행속도: 2,4단계 명령어 파이프라인에 비해 처리 속도가 향상
  • 속도 향상을 위한 조건
    • 모든 단계에서의 실행시간이 같아야 한다.
    • 래치시간이 각 단계의 실행시간보다 무시할 정도로 작아야 한다.
    • 실행되어야 할 명령어의 수가 많아야 한다.

CISC와 RISC

명령어 집합의 복잡성에 따라 복합명령어 집합 컴퓨터(CISC)와 단축명령어 집합 컴퓨터(RISC)로 나눈다.

CISC와 RISC의 차이점

명령어 집합

  • CISC
    • 명령어에 따라 다양한 길이를 갖는 가변길이 명령어 형식을 사용
    • 명령어 수행시간이 1 클럭에서 많게는 수백 클럭까지 소요
    • 약 200여개 이상의 명령어를 가짐
  • RISC
    • 고정 길이의 명령어 형식을 사용하므로 명령어 집합이 단순
    • 1개 명령어를 수행하는 데 1개 클럭만이 소요됨
    • 약 30여 개의 명령어를 가짐

제어장치의 구성

  • CISC
    • 마이크로프로그램에 의한 제어방식으로 제어장치를 구성
  • RISC
    • 하드웨어에 의한 제어방식으로 제어장치를 구성

레지스터 구조

  • CISC
    • CPU 내부에 범용 레지스터의 수가 적다.
    • 기억장치에 있는 데이터를 액세스하기 위해 기억장치 접근이 자주 발생하며, 이는 컴퓨터 성능저하의 요인이 된다.
  • RISC
    • CPU 내부에 많은 수의 범용 레지스터가 있다.
    • 처리하고자 하는 데이터를 미리 CPU의 내부 레지스터로 가져와서 실행할 수 있으므로 처리 속도의 향상을 도모할 수 있다.

파이프라인 적용 효율

  • CISC
    • 명령어의 길이가 가변적이기 때문에 각 단계별 처리시간을 동일하게 해주기 어려우므로 파이프라인 구조에서는 비효율적
  • RISC
    • 고정 길이 명령어므로 각 단계별 처리시간을 동일하게 해주기 용이하므로 파이프라인 구조에 효율적으로 사용됨
